5/31日曾全程來上課。
一組標準全齒輪齒輪之徑節為8(亦可使用自設值),
齒數分別為30T與48T,其工作壓力角為20度(可為14.5或25度,自選)。
•試求其接觸線長度,與接觸比。
利用contact_ratio.m計算
>>[c_ratio, c_length,ad,pc,pb,d2,d3,ag]=contact_ratio(8,30,48,[20 14.5 25]')
c_ratio =
1.7005
2.0308
1.5028
c_length =
0.6275
0.7721
0.5349
ad =
0.1250
pc =
0.3927
pb =
0.3690
0.3802
0.3559
d2 =
3.7500
d3 =
6
ag =
10.4850 9.9211 20.4061
12.6898 11.6797 24.3695
9.1921 8.8419 18.0340
6.5532 6.2007 12.7538
7.9311 7.2998 15.2309
5.7450 5.5262 11.2712
結果如下:
壓力角 / 接觸線長度 / 接觸比
20度 / 0.6275 / 1.7005
14.5度 / 0.7721 / 2.0308
25度 / 0.5349 / 1.5028
其接觸比皆大於1.2,其接觸比愈大,表示各對齒牙所承受的負荷較輕,力量之傳遞也愈為均勻
•兩齒輪之節圓、基圓直徑各為如何?請列式計算其結果。
節圓直徑d=n/pd
(Pd為齒輪的徑節,本題為8)
d2=30/8=3.75
d3=48/8=6
基圓直徑Db=d*cosθ
(θ為工作壓力角)
故Db2分別為
d2*cos20°=3.5238
d2*cos14.5°=3.6306
d2*cos25°=3.3987
Db3分別為
d3*cos20°=5.6381
d3*cos14.5°=5.8089
d3*cos25°=5.4378
與contact_ratio之程式比較,其結果相同
•此組齒輪是否會產生干涉現象?試列式證明之。
根據公式9.47,測試干涉之條件為:
(N2²+2N2 x N3)sin²θ>= 4 + 4N3
代入其值,並與isinterf .m 做比較
壓力角=20°
30(30+2*48) sin²20°=442.176>4+4*48=196
>> isinterf(30,48,20)
ans =
0
壓力角=14.5°
30(30+2*48) sin²14.5°=236.969>4+4*48=196
>> isinterf(30,48,14.5)
ans =
0
壓力角=25°
30(30+2*48) sin²25°=675.13>4+4*48=196
>> isinterf(30,48,25)
ans =
0
故上述三種壓力工作角情況皆不會產生干涉
•可否利用draw_gear.m繪出其接合情形,並繪出其動畫效果。
若要利用draw_gear.m,需注意兩齒輪的嚙合情況,其中一個齒輪需轉一個角度才能正確接合,
本題角度為180/48
因此可以程式碼中稍作修改
coord1=rotate2D(coord,-i+st,x0,y0);
其中st為改變的角度由參數丟入,本題st=180/48

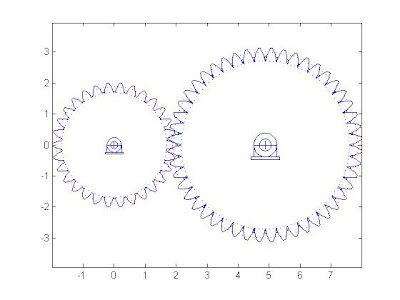

壓力角=20°
>> [coords]=draw_gear(8,30,20,0,360,0,0);
[coords]=draw_gear(8,48,20,180/48,360,9.75/2,0);

壓力角=14.5°
>>[coords]=draw_gear(8,30,14.5,0,360,0,0);
[coords]=draw_gear(8,48,14.5,180/48,360,9.75/2,0);

壓力角=25°
>>[coords]=draw_gear(8,30,25,0,360,0,0);
[coords]=draw_gear(8,48,25,180/48,360,9.75/2,0);

我們可以看到在不同的壓力角輸入下會有不同的齒型產生
接著與move2_gear.m之起始情況做比較,結果相符
並且利用move2_gear.m製作動畫
壓力角=20°
>>move2_gear(8,30,48,20,10)
